ジオラマ化計画 その２ ・・・マニュアル作成に挑戦

　たまに、検索ワード”ジオラマ”でこちらに辿り着かれる方がいらっしゃいます。
ジオラマとは模型を使って色んな風景を再現したもので、展示場や博物館等によく置かれているものと思います。どっかのデパートで見た、都会から片田舎までを網羅したＮゲージ用の巨大なジオラマには感動しました。

　以前、１枚写真をジオラマ風にする「ジオラマ化計画」を記事にしているのですが、ジオラマ化前後の写真を並べただけで、作り方を知りたい方には役立たずな記事になってることと思います。（本当のジオラマを作りたい方には完璧役立たずですね　笑；）。
そこで、色々調べ回り独自（勝手）に確立した方法ではありますが、備忘録も兼ねて以下に作り方を紹介したいと思います。何か違うと思われたなら、それはたぶん私の技術不足なので、もっと凄いところを検索頂ければと思います（笑）。

　ジオラマ化写真の特徴は被写界深度の表現にあります。被写界深度とは焦点が合う長さみたいなものです。一般的に遠景の写真は被写界深度が深く（長く）、手前から奥までが一様に焦点が合っています。模型等の小さい被写体の近影（接写）写真は被写界深度が浅く（短く）、手前と奥が極端に焦点がずれています。この被写界深度を人工的に浅くすることで遠景写真がジオラマ風に仕上がる訳です。

　さて、作り方の前に、まずは使用するソフトについて。 使用するのは「ＧＩＭＰ」というフォトレタッチソフト。バージョンは、２．２．１７。ＵｎｉｘＯＳを土台に開発されてきたフリーソフトで、最近はＷｉｎｄｏｗｓ版やＭａｃ版も配布されています。市販のフォトレタッチソフト「ＰｈｏｔｏＳｈｏｐ」にも匹敵するそうですが、私にはよくわかりません（爆）。でも、ＧＩＭＰは写真をいじくる以外に、ごっついロゴマークやイラストなんかも描けたりして、フリーソフトの中では最強の部類に入るものだと思います。

　今回はこのＧＩＭＰを使った説明になりますが、メニュー類は当バージョンのものになります。ＧＩＭＰはバージョンごとにメニュー配置やデザインが変ったりするので、オールマイティな説明にはなっていません。ある程度グラフィックソフトの知識があれば応用も効くと思いますが、この点はご勘弁を。そもそも知識のある人がここに来るのかという疑問が沸くのですが、それはなかったことにします（笑）。

　これからＧＩＭＰをやってみようかなぁ～の方、こちらがお奨めサイトです^^
『ＧＩＭＰ２を使おう』
http://www.geocities.jp/gimproject/gimp2.0.html

　こちらは実践型マニュアルやプラグインが豊富なサイトで、とてもわかりやすく勉強になります。２００９年３月時点で最新バージョンは２．６．６ですが、ＰＣのスペックを食いそうな予感なので、私は２．２．１７のままです（笑；）。

　今回は標準装備されていない機能を使う為、追加プラグインも組み込みます。
「GREYCstoration v2.9 （最新版）」（ノイズ除去プラグイン）
http://www.geocities.jp/gimproject/plug-ins/greycstoration-v2.9.html

　本体のインストール、プラグインの手順は上記サイトを参照頂ければと思います。

　それでは以下のサンプル画像をジオラマ化してみましょう。


１．ノイズ除去プラグインを適用したＧＩＭＰ２．２．１７を起動します。
（Fig.1）


　「Ｔｈｅ ＧＩＭＰ」ウィンドウは必ず開きますが、「レイヤー｜取り消し」ウィンドウが開かない場合は、次の方法で作り上げます。
　「Ｔｈｅ ＧＩＭＰ」ウィンドウのメニューから、［ファイル］→［ダイアログ］→［レイヤー］を選択すると、新規に「レイヤー」ウィンドウが開きます。次に「レイヤー」ウィンドウ右上の三角マークをクリックして［タブに追加］→［取り消し履歴］を選択すると、レイヤータブと取り消し履歴タブが現れます。タブで切り替えて使うのは面倒くさいので分離します。取り消し履歴タブをドラッグして、ゆっくりと下に移動していくとウィンドウ最下部のラインが色付いて反応しますのでドラッグを離します。すると、レイヤーと取り消し履歴が上下に並んだウィンドウになります。これらは必須の機能ではないですが、あった方が非常に便利です。

　このレイヤーですが、私もボケでたまに使うコスプレイヤーの略称ではなくて（笑）、ここではマジメに「階層」や「層」の意味で使用されます。各パーツごとに色塗りした複数の透明シートを重ね合わせ、何重もの階層から１枚の絵を完成させる。この透明シートがレイヤーになります。細かい描画をする際に複数のレイヤーに分けることで、部分的な修正、差替え、編集等が非常にやりやすくなります。結構使いますレイヤー。

＜2011/03/06修正・追記
　被写界深度を人工的に浅くする為、手前と奥をぼかすのに夫々のレイヤーをわざわざ作るという手順を踏んできましたが、その後に「クイックマスク」という機能を使うことで余分なレイヤーは不要ということが判明しましたので、後半の手順を大幅に修正しました。
　

２．それでは準備ＯＫということで、サンプル画像を読み込みます。画像データを「Ｔｈｅ ＧＩＭＰ」ウィンドウにドラッグすると自動的に画像が開きます。
（Fig.2）


３．「レイヤー」ウィンドウに「背景」というレイヤーが入りました。これをバックアップ扱いにする為、コピーを作成します。「レイヤー」ウィンドウの下側にある紙が２枚重なってる複製ボタンをクリックします。すると「背景 コピー」というレイヤーができるので、これをダブルクリックして名前を「ベース」に変更します。以降「背景」レイヤーは使用しません。
（Fig.3）


４．この「ベース」レイヤーをジオラマ化の基本にする為にいくつか弄くります。まず「色カーブ」を使ってコントラストを強調し、遠景写真特有の大気による霞みを除きます。画像ウィンドウの［レイヤー］→［色］→［カーブ］を選択します。開いた「カーブ」ウィンドウで下図のように線を掴んで曲げてやります。画像を見ながら暗くなり過ぎない程度にクッキリ見えるように調整します。よければ［ＯＫ］で適用します。間違ったり、気に食わなかったりしたら「レイヤー｜取り消し」ウィンドウの一番下の戻るボタンで元に戻しましょう。
（Fig.4）


５．次に色の彩度を上げて模型らしく鮮やかな色にします。画像ウィンドウの［レイヤー]→［色］→［色相－彩度］を選択します。開いた「色相－彩度」ウィンドウで、下図のように彩度バーを調整します。ここは６０でいいでしょう。［ＯＫ］で適用します。
（Fig.5）


６．次にノイズ除去を利用することで細かいディテールを潰し、模型っぽい質感を出します。ここでプラグインの「GREYCstoration」を使用します。画像ウィンドウの［フィルタ］→［強調］→［GREYCstoration］を選択します。開いた「GREYCstoration」ウィンドウでは、最下段の［Number of iterations］の値を２にします。他のパラメータは・・・不明です（爆）。デフォルト値でいいでしょう。［ＯＫ］で適用します。これで質感が出ました。
（Fig.6）


７．ジオラマの基本的な部分が出来ましたので、これから被写界震度を浅くする為に手前と奥にボカシをかけていきます。それでは、「ベース」レイヤーを選択した状態で「レイヤー」ウィンドウの下側にある複製ボタンを押してコピーレイヤーを追加します。そして名前を「ボカシ」に変更します。「背景」レイヤーは非表示にします。レイヤーの表示／未表示はレイヤーの左側にある目玉をクリックすることで切り替えられます。
（Fig.7）

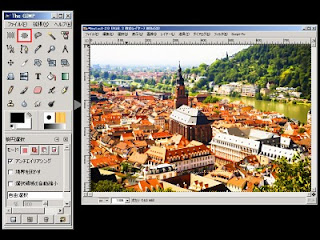

８．「ボカシ」レイヤーを選択した状態で、「Ｔｈｅ ＧＩＭＰ」ウィンドウの［円形領域ボタン］をクリックして、画像ウィンドウで焦点を合わせたい部分を横長の楕円で囲みます。今回は中央ではなく下側を楕円で囲っていますが、ポジションや囲む形はお好みで構いません。（下図の選択領域の破線、ちょっと見辛いかな）
（Fig8）

９．画像ウィンドウのメニューから［選択］→［反転］を選択し、左下にある「クイックマスク切替ボタン」をクリックします。下図のように楕円の領域にマスク（赤味）がかかり、これからの処理の対象外領域となります。ここでクイックマスクモードに入りますので、「レイヤー｜取り消し」ウィンドウのレイヤー選択がクリアされます。モードが終了するまでレイヤーは選択しないで下さい。
（Fig.9）


１０．画像ウィンドウの［フィルタ］→［ぼかす］→［ガウシアンぼかし］を選択します。「ガウシアンぼかし」ウィンドウが開きますので、［ぼかし半径］の［水平］と「鉛直」を９０にします。プレビュー画面で変化の具合がわかります。よければ［ＯＫ］をクリックします。マスクにボカシがかります。
（Fig.10）


１１．画像ウィンドウの「クイックマスク切替ボタン」をクリックしてクイックマスクモードを解除します。するとマスクがかかっていた領域が破線で囲まれます（８項で囲った範囲より少々小さくなります）。次に「レイヤー｜取り消し」ウィンドウの「ボカシ」レイヤーを選択します。
(Fig.11）


１２．画像ウィンドウの［フィルタ］→［ぼかす］→［ガウシアンぼかし］を選択します。「ガウシアンぼかし」ウィンドウが開きますので、［ぼかし半径］の［水平］と「鉛直」を８．０にします。プレビュー画面で変化の具合がわかります。よければ［ＯＫ］をクリックします。画像ウィンドウの［選択］→［なし］を選択して、選択領域（破線）をクリアします。
　これで、手前と奥にボカシが入ったレイヤーが出来上がりましたが、このままだと城の本体（下側）は焦点が合っているのに、塔（上側）はボケてしまっています。次項から塔にかかっているボカシを取り除きます。
(Fig.12）


１３．ここからやるのは、「ボカシ」レイヤーでボカシが入ってしまった塔を消去して、下層の「ベース」レイヤーの塔を表示させることです。まず「ベース」レイヤーのみ表示にします。
（Fig.13）


１４．次に塔の部分と城本体の上半分くらいをパスツールで囲います。やり方は「Ｔｈｅ ＧＩＭＰ」ウィンドウの［パスツールボタン］をクリックして、消去したい部分をパスツールで囲っていきます。輪郭よりも気持ち内側を打点した方がいいでしょう。間違ったポイントを打点したら取り消しボタンで元に戻します。一周したところで、Ctrlキーを押しながら開始点をクリックするとパスが繋がります。この後、修正したいポイントをドラッグすることで微調整が可能となります。
　細かい作業なので、画像ウィンドウの［表示］→［ズーム］を選択して、一時的に表示をデカくしてやりましょう。２００％とか。囲んだらエンタを押してパスを選択領域（破線）にします。
（Fig.14）


１５．「ボカシ」レイヤーを選択した状態で、画像ウィンドウの［編集］→［消去］を選択します。これで塔にかかっていたボカシが取り除かれました。画像ウィンドウの［選択］→［なし］を選択して、選択領域（破線）をクリアします。
　「ボカシ」「ベース」レイヤーを表示にすると、塔の焦点が合った（ように見える）ことがわかります。これで完成です。
（Fig.15）


　画像ウィンドウの［ファイル］→［別名で保存］を選択し、任意の場所に任意の名前を付けてデータを保存します。拡張子を「．ｘｃｆ」にすると作業データとして、直前までのレイヤーや打点したパス情報等も合わせて保存されます。「．ｊｐｇ」にすると直前までの画像ウィンドウに表示された状態が画像データとして保存されます。パラメータはお好みに合わせて♪
保存形式は他にも沢山ありますので、用途に合わせてご利用下さい。

【ジオラマ化前】


【ジオラマ化後】


　これで完成としましたが、実は塔の周りにやや黒っぽいモヤがかかった状態になっています。「ボカシ」レイヤーを塔ごとぼかした際、塔の色が周りに滲み出た為です。ただパッと見にはこれでいいんでねぇの♪と思いますので、これで完成とします。・・・って、ダメですか（笑；）。
　背丈のある建物が入るとちょっと面倒になりますが、手前と奥をぼかすことを基本に、ぼかす範囲、ぼかす度合い、色合い等、試行錯誤してベストな状態に持っていくだけです。あと画像は俯瞰気味の構図を使うのが良いと思います。今回の方法がご参考になれば幸いです。

　因みに以下が、塔周りのモヤを無くした一生懸命バージョン（笑）です。この作り方については、また機会があれば紹介したいと思います。 ⇒「ジオラマ化計画 その３」



　次は映画の記事が書けるかな・・・（笑；）。

＜追記＞
　今回、多層のレイヤーを使って手前と奥のボカシを作成しましたが、ある機能を使えば１層のレイヤーだけで作成できることが、その後に判明しました。「クイックマスク」という機能ですが、これを利用すれば７～１８項の工程が、ちょっとの作業で済んでしまうのでした（汗；）。興味のある方は「クイックマスク」機能を攻めてみて下さい。マニュアルはまたいずれ直したいと思います（笑）。
　あと塔の滲み消しなんですが、これは今回と次回（３回目）で紹介している一生懸命バージョンの方法しか今のところ思いついておりませんので。これが一番やっかいなのに。。。
